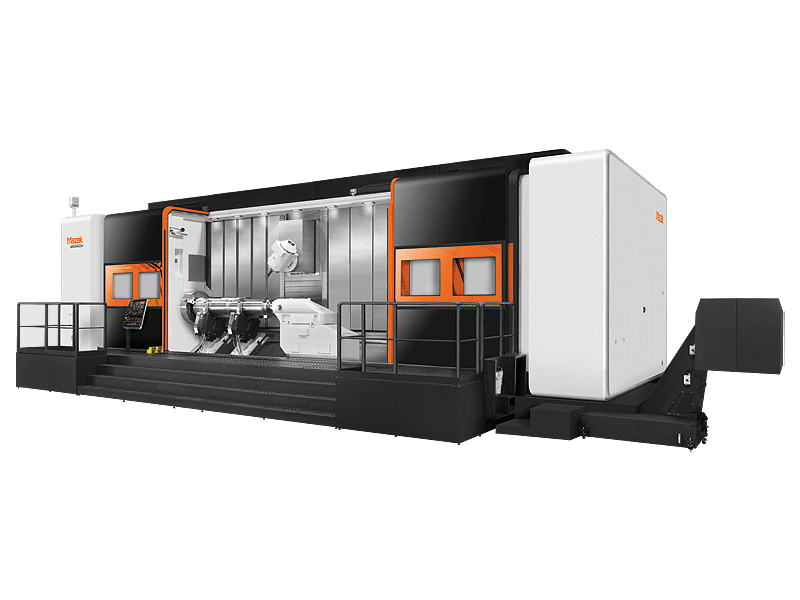

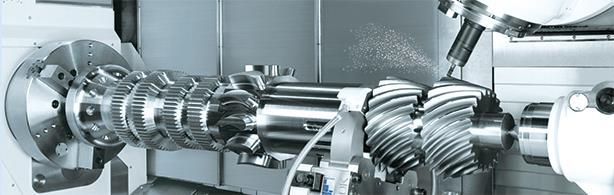

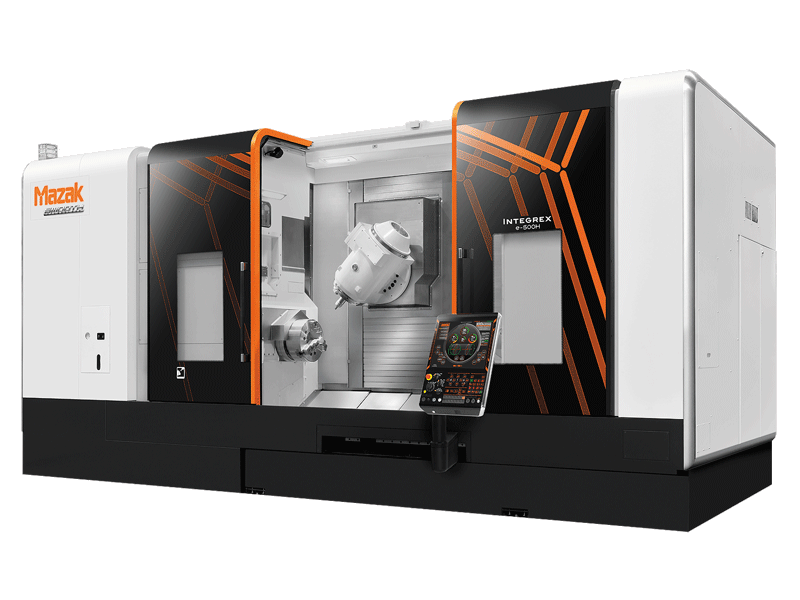

卧式复合加工机INTEGREX e-H系列从长尺寸、大直径工件的车削加工到铣削加工，通过一次装夹即可实现所有加工。
采用移动立柱式正交3轴结构，高刚性结构可以进行重切削。具有2个车削主轴，更好地体现了马扎克DONE IN ONE加工理念。B轴采用零间隙的滚子凸轮，B/C轴可以实现0.0001°的高精度分度。可实现进一步的工序集约及加工能力扩充的多种选配功能。
铣削轴（B轴）分度范围为-30°～210°
具有第二车削主轴标准5轴联动加工
刀库容量为40/80/120把
可选配中心架
|
|
e-420H |
e-420H-S |
e-420H-ST |
e-500H,e-500H-S |
|
最大旋径/最大加工直径 |
φ670mm |
φ670mm |
φ670mm， φ610mm（下刀架） |
φ820mm |
|
刀库容量 |
40,*80，*120 |
40,*80，*120 |
40,*80，*120 |
40,*80，*120 |
|
车削主轴（40% ED）*1 |
4000min(rpm), 30kW(40HP) |
4000min(rpm), 30kW(40HP) |
4000min(rpm), 30kW(40HP) |
3300min(rpm), 30kW(40HP) |
|
铣削主轴（40% ED） |
12000min(rpm), 22kW(30HP) |
12000min(rpm), 22kW(30HP) |
12000min(rpm), 22kW(30HP) |
10000min(rpm), 37kW(50HP) |
|
|
||||
|
|
e-670H |
e-670H-S |
e-800H |
|
|
最大旋径/最大加工直径 |
φ1070mm*2 |
φ1070mm |
φ1300mm |
|
|
刀库容量 |
40,*80，*120 |
40,*80，*120 |
40,*80，*120 |
|
|
车削主轴（40% ED）*1 |
1600min(rpm),4 5kW(60HP)*3 |
1600min(rpm), 45kW(60HP)*3 |
700min(rpm), 45kW(60HP) |
|
|
铣削主轴（40% ED） |
10000min(rpm), 37kW(50HP) |
10000min(rpm), 37kW(50HP) |
10000min(rpm), 37kW(50HP) |
|
|
*：选项 *1：数值会因卡盘不同而不同。 *2：只能应对于长膛杆尖端ATC规格φ920mm，MAS BT-50，CAPTO C8 |
||||
