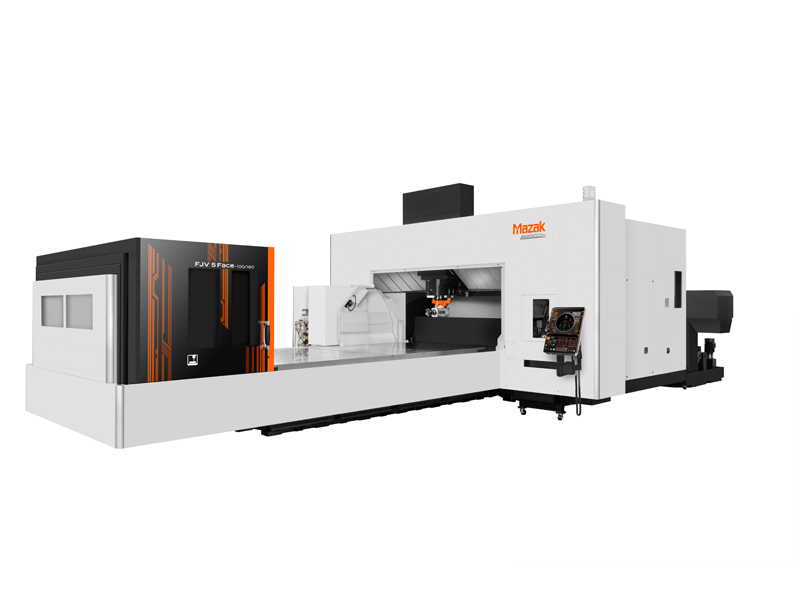

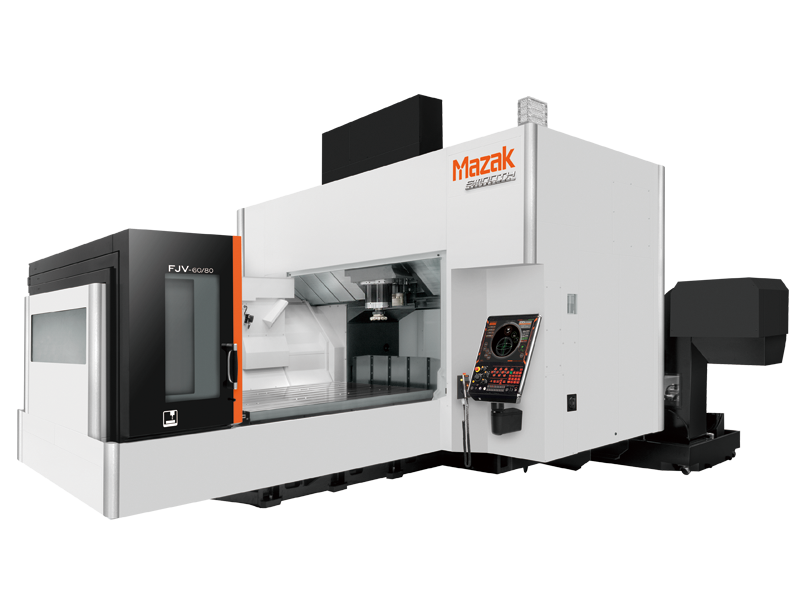

马扎克高精度龙门结构五面加工中心FJV系列，为中、大型平板类薄工件和长工件加工带来变革。独特的门型设计，在带来超高的刚性和稳定性的同时，可以确保长时间的加工精度。长尺寸加工对应机型，开门后可通过工件长度从860mm至2500mm不等，通过工序集约而实现高生产性的多面加工辅助功能。
1、丰富的主轴配置带来生产性的提高
标准配置了10000rpm主轴，可选配高扭矩7000rpm，高速18000rpm主轴，同时可分别选配BT、BBT、HSK的刀柄形式。
2、龙门式结构保证优异的刚性和精度
A、温控冷却油通过主轴和电机外壳外循环，消除热变形，保证高质量加工。
B、FJV系列在X、Y、Z三轴上使用了高精度定位的直线滚柱导轨。在保证高刚性的同时，摩擦力大大降低，因此满足在加工中从重型切削到高速切削的快速进给。
C、与伺服电机直连的X、Y、Z轴滚柱丝杠和齿轮传动或者同步带传动相比，能大限度地减小齿隙，并提供高精度定位。
D、受温度控制的冷却油通过滚珠丝杠芯循环，以确保在高速运行时，长时间内的稳定加工精度。
E、整体主轴和电机均使用具有对称结构的传动装置，高速运转所产生的任何热量将不会导致主轴箱的热位移不均匀，确保高精度加工
机床参数
|
型号 |
工件台尺寸 |
主轴[40%ED] |
刀柄 |
刀库容量 |
|
200 |
800mm*460mm |
12000min﹝rpm﹞22kw﹝30HP﹞ |
MAS BT-40 |
30,*40,*60 |
|
250 |
1200mm*550mm |
12000min﹝rpm﹞22kw﹝30HP﹞ |
MAS BT-40 |
30,*40,*60 |
|
35/60 |
1740mm*750mm |
10000min﹝rpm﹞37kw﹝50HP﹞ |
MAS BT-50 |
30,*60 |
|
35/80 |
2240mm*750mm |
10000min﹝rpm﹞37kw﹝50HP﹞ |
MAS BT-50 |
30,*60 |
|
35/120 |
3200mm*750mm |
10000min﹝rpm﹞37kw﹝50HP﹞ |
MAS BT-50 |
30,*60 |
|
60/80 |
2280mm*1250mm |
10000min﹝rpm﹞37kw﹝50HP﹞ |
MAS BT-50 |
30,*60 |
|
60/120 |
3000mm*1250mm |
10000min﹝rpm﹞37kw﹝50HP﹞ |
MAS BT-50 |
30,*60 |
|
60/160 |
4000mm*1250mm |
10000min﹝rpm﹞37kw﹝50HP﹞ |
MAS BT-50 |
30,*60 |
|
100/120 |
3000mm*2000mm |
10000min﹝rpm﹞37kw﹝50HP﹞ |
MAS BT-50 |
60 |
|
100/160 |
4000mm*750mm |
10000min﹝rpm﹞37kw﹝50HP﹞ |
MAS BT-50 |
60 |
|
*：选项。 主轴,刀柄均为标准技术规格的数值和型号，其他请咨询。该机在出售时根据不同的市场在技术规格和销售机型上可能有所不同。 |
||||
