Specification

Specification Value

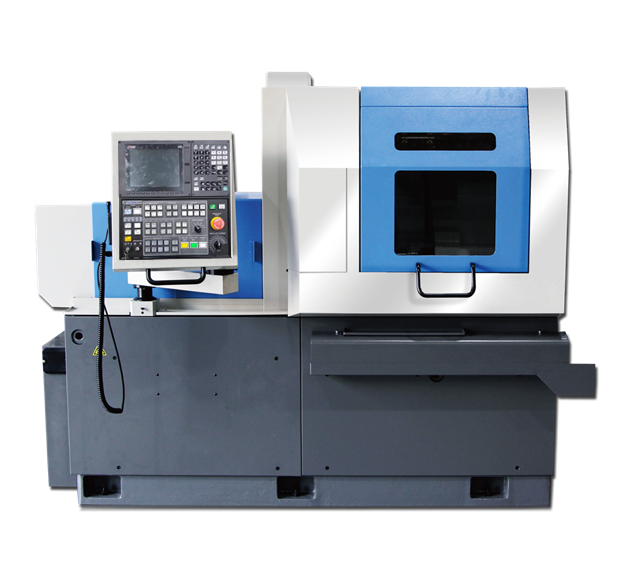

NN-20/25UB8

加工能力

最大加工直径

Ф20mm/Ф25mm

最大加工长度

200mm

最大制品排出长度

105mm

主轴

主轴贯通孔直径

Ф24mm/Ф27mm

主轴转速

 Max10,000rpm / 8,000rpm

背轴夹持直径

Ф20mm/Ф25mm

刀具

型号

型号

Standard

K

K2

最多刀具安装数量

21

23

最大钻孔直径

Ф10mm

最大攻丝能力

M8

主轴侧

外径刀具

5 (□12.7x150) / 5 (□12.7x3+□16x2x150)

外径刀具

4 (ER16) (OP Rear 4)

横向动力刀具

4 (ER16)

横向动力刀转速

6,000rpm

背轴侧

外径刀具

1 (□10x80)

ㅡ

ㅡ

外径刀具

3(ER16)

2(ER16)

3(ER16)

偏心钻头

ㅡ

2(ER16)

3(ER16)

进给

快速移动速度

24m/mim

最小指令单位

0.0001mm

C轴最小指令单位(主轴,背轴)

0.0001°

电机

主轴电机

2.2/3.7kw(Mitsubishi)/2.2/3.7kw(Fanuc)

横向动力刀电机

0.75kw(Mitsubishi)/1.0kw(Fanuc)

背轴电机

1.5/0.55kw(Mitsubishi)/2.2/1.5kw(Fanuc)

背轴电机

0.4kw(Mitsubishi)/0.5kw(Fanuc)

Y1,X2,Z2轴电机

0.5(Mitsubishi)/1.4(Fanuc)

X1,Z1轴电机

1.0kw(Mitsubishi)/1.4kw(Fanuc)

切削油泵(主轴/背轴)

0.25kW

润滑油泵

0.003kW

其他

主轴中心高

1,000mm

输入电源用量

12KVA

气压.油量

0.6MPa.35L/min

切削油箱

110L

长x宽x高

2,162x1,090x1,676mm/2,300x1,090x1,676mm

重量(包括选配)

2,135kg

NC配置

数控系统(三菱/发那科)

Mitsubishi M80 /Fanuc 0i TF

数控显示

8.4 Color TFT LCD

内存容量

500KB(Mitsubishi) / 1MB(Fanuc)

刀补数量

80sets(Mitsubishi) / 128sets(Fanuc)
